成都智能監控系統圖像常見四大要素及其解決方法

1.木紋狀的干擾

    這種干擾的出現，輕微時不會淹沒正常圖像，而嚴重時圖像就無法觀看了(甚至破壞同步)。這種故障現象產生的原因較多也較復雜。大致有如下幾種原因：

（1）視頻傳輸線的質量不好，特別是屏蔽性能差（屏蔽網不是質量很好的銅線網，或屏蔽網過稀而起不到屏蔽作用）。與此同時，這類視頻線的線電阻過大，因而造成信號產生較大衰減也是加重故障的原因。此外，這類視頻線的特性阻抗不是75Ω以及參數超出規定也是產生故障的原因之一。由于產生上述的干擾現象不一定就是視頻線不良而產生的故障，因此這種故障原因在判斷時要準確和慎重。只有當排除了其它可能后，才能從視頻線不良的角度去考慮。若真是電纜質量問題，最好的辦法當然是把所有的這種電纜全部換掉，換成符合要求的電纜，這是徹底解決問題的最好辦法。

（2）由于供電系統的電源不“潔凈”而引起的。這里所指的電源不“潔凈”，是指在正常的電源（50周的正弦波）上疊加有干擾信號。而這種電源上的干擾信號，多來自本電網中使用可控硅的設備。特別是大電流、高電壓的可控硅設備，對電網的污染非常嚴重，這就導致了同一電網中的電源不“潔凈”。比如本電網中有大功率可控硅調頻調速裝置、可控硅整流裝置、可控硅交直流變換裝置等等，都會對電源產生污染。 這種情況的解決方法比較簡單，只要對整個系統采用凈化電源或在線UPS供電就基本上可以得到解決。

（3）系統附近有很強的干擾源。這可以通過調查和了解而加以判斷。如果屬于這種原因，解決的辦法是加強攝像機的屏蔽，以及對視頻電纜線的管道進行接地處理等。

2.較深較亂的大面積網紋干擾

   嚴重時圖像全部被破壞，形不成圖像和同步信號，這種故障是由于視頻電纜線的芯線與屏蔽網短路、斷路造成的。這種情況多出現在BNC接頭或其它類型的視頻接頭上。即這種故障現象出現時，往往不會是整個系統的各路信號均出問題，而僅僅出現在那些接頭不好的路數上。只要認真逐個檢查這些接頭，就可以解決。

3.若干條間距相等的豎條干擾

   干擾信號的頻率基本上是行頻的整數倍，這是由于視頻傳輸線的特性阻抗不是75Ω而導致阻抗失配造成的。也可以說，產生這種干擾現象是由視頻電纜的特性阻抗和分布參數都不符合要求綜合引起的。解決的方法一般靠“始端串接電阻”或“終端并接電阻”的方法去解決。另外，值得注意的是，在視頻傳輸距離很短時（一般為 150米以內），使用上述阻抗失配和分布參數過大的視頻電纜不一定會出現上述的干擾現象。解決上述問題的根本辦法是在選購視頻電纜時，一定要保證質量。必要時應對電纜進行抽樣檢測。

4.由傳輸線引入的空間輻射干擾

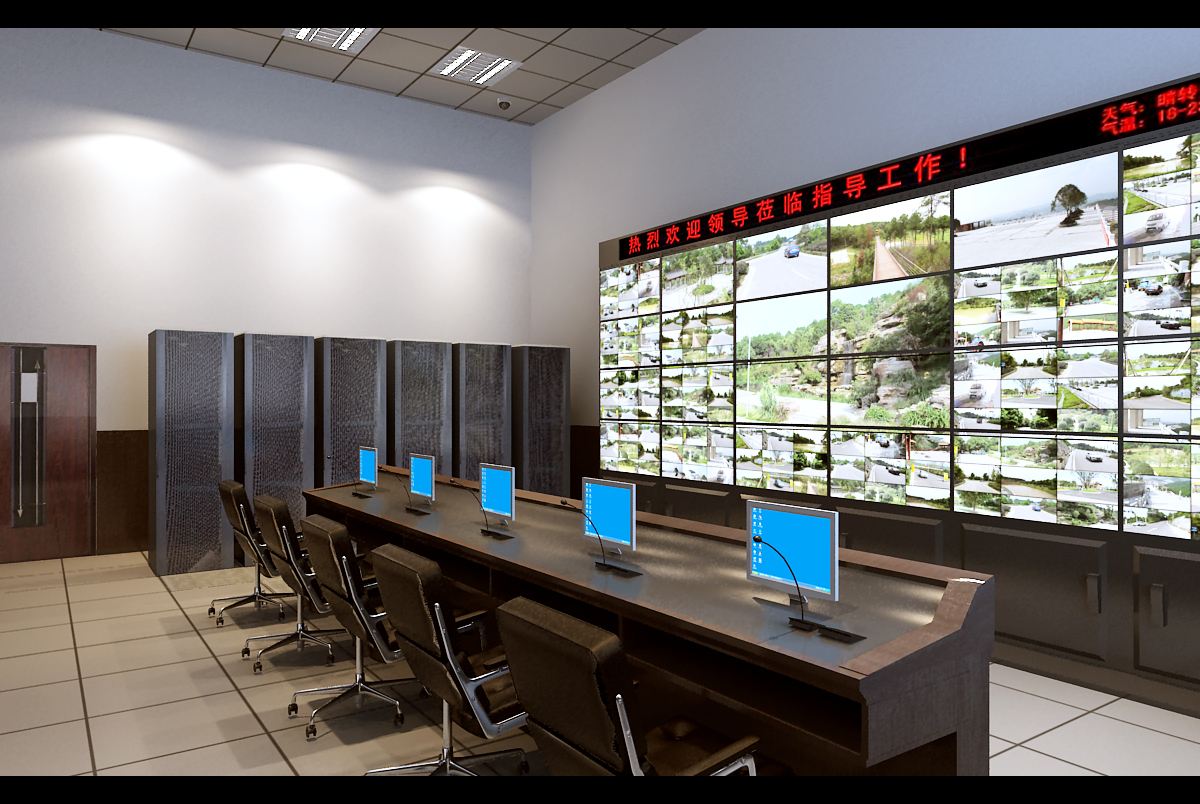

   這種干擾現象的產生，多數是因為在傳輸系統、系統前端或中心控制室附近有較強的、頻率較高的空間輻射源。這種情況的解決辦法一個是在系統建立時，應對周邊環境有所了解，盡量設法避開或遠離輻射源；另一個辦法是當無法避開輻射源時，對前端及中心設備加強屏蔽，對傳輸線的管路采用鋼管并良好接地。
