工廠監控系統安裝 注意事項

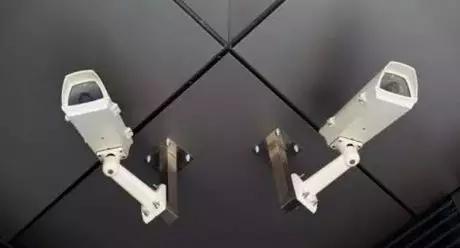

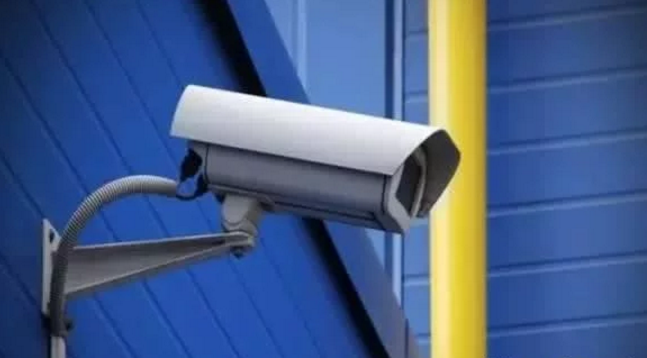

一、攝像機的安裝：

1.在知足監督目標視場范圍要求的前提下，其安裝高度：室內攝像機的安裝高度以2.5～5m為宜，室外以3.5～10m為宜;電梯轎箱內安裝在其頂部，與電梯操縱器成對角處，且攝像機的光軸與電梯的兩壁及天花板成45度。

2.攝像機及其配套裝置，應留意防破壞，并與周邊環境相協調。

3.在強電磁干擾環境下，攝像機安裝應與地絕緣隔離。

4.室外安裝要采取防雷措施。

5.攝像機安裝一定要牢固，防止監控畫面抖動。

6.調試紅外線燈必需夜間進行。在夜間通過呈像設備(如監督器等)調整紅外光束照明位置。并可以有效調整鏡頭光圈的設置。

7.紅外線燈安裝高度不應超過4米, 太高會影響光線的反射率。角度應由上向下俯角20度為佳, 仰角過大反射率降低。

8.紅外攝像機，盡量避免直射光源，由于紅外燈電源控制部門是根據安裝在紅外燈板上的光敏電阻來控制紅外燈的工作電源開啟與否的。

9.紅外攝像機視場內應盡量避免有全玄色物體、空曠處、水等吸收紅外光線的物體，CCD攝像機配套的紅外燈是靠發射紅外光在物體上反射到CCD攝像機鏡頭上成圖像的，假如紅外光被吸收或減弱，將會大大地削弱紅外燈的有效照射效果

10.必需保障紅外線燈的工作指標(詳見產品仿單), 如紅外線燈的供電電源功率必需高于紅外燈本身的工作功率等。

11.用戶使用紅外燈首先要仔細閱讀使用仿單，特別是為保證人身設備安全的留意事項。檢查前面所講述的配套性方面是否達到要求，應考慮到的影響因素是否考慮到，如未達到要求，可及時調整所用器材。

12.安裝過程中要留意不要用手觸摸鏡頭，CCD 靶面，不要讓灰塵飄到攝像機上面。

13.云臺的安裝：

1)云臺的安裝應牢固，滾動時無晃動。

2)應根據產品技術前提和系統設計要求，檢查云臺的滾動角度范圍是否知足要求。

3)解碼器應安裝在云臺四周或吊頂內(但須留有檢驗孔)。

14.避免設備暴露無遺在大型馬達如電梯，水泵和熒光柱，以及各種高功率的無線電設備環境中。

15.選用好的BNC頭，這個非常樞紐，差的 BNC頭會讓你生不如死，一點都不夸張。

說句題外話吧，做工程一定不要偷工減料、以次充好，短時間內可能沒題目，時間長了，題目肯定要暴露的。

二、線路部門的安裝：

1.視頻線：SYV75-3的視頻線一般傳輸300米以內，75-5的傳輸500米以內，75-7的可傳輸800米;另外需要關注的是CCTV同軸電纜的質量，RG59U，RG6和 RG11均要求是100%銅芯，及95%的銅質編織屏蔽層。線路環接的最大電阻不能超過15歐姆。間隔超過500米時就要考慮采用光纜傳輸。

2.電源線：應選擇阻燃電纜，保護皮比較結子，在節省工程本錢的條件下，盡量使用粗點的以減少電源的衰減。

3.控制線：一般選用帶屏蔽2*1.0的線纜，RVVP2*1.0。

4.穿線管：一般情況用PVC管即可，要地埋或防爆的工程應選用鍍鋅鋼管。

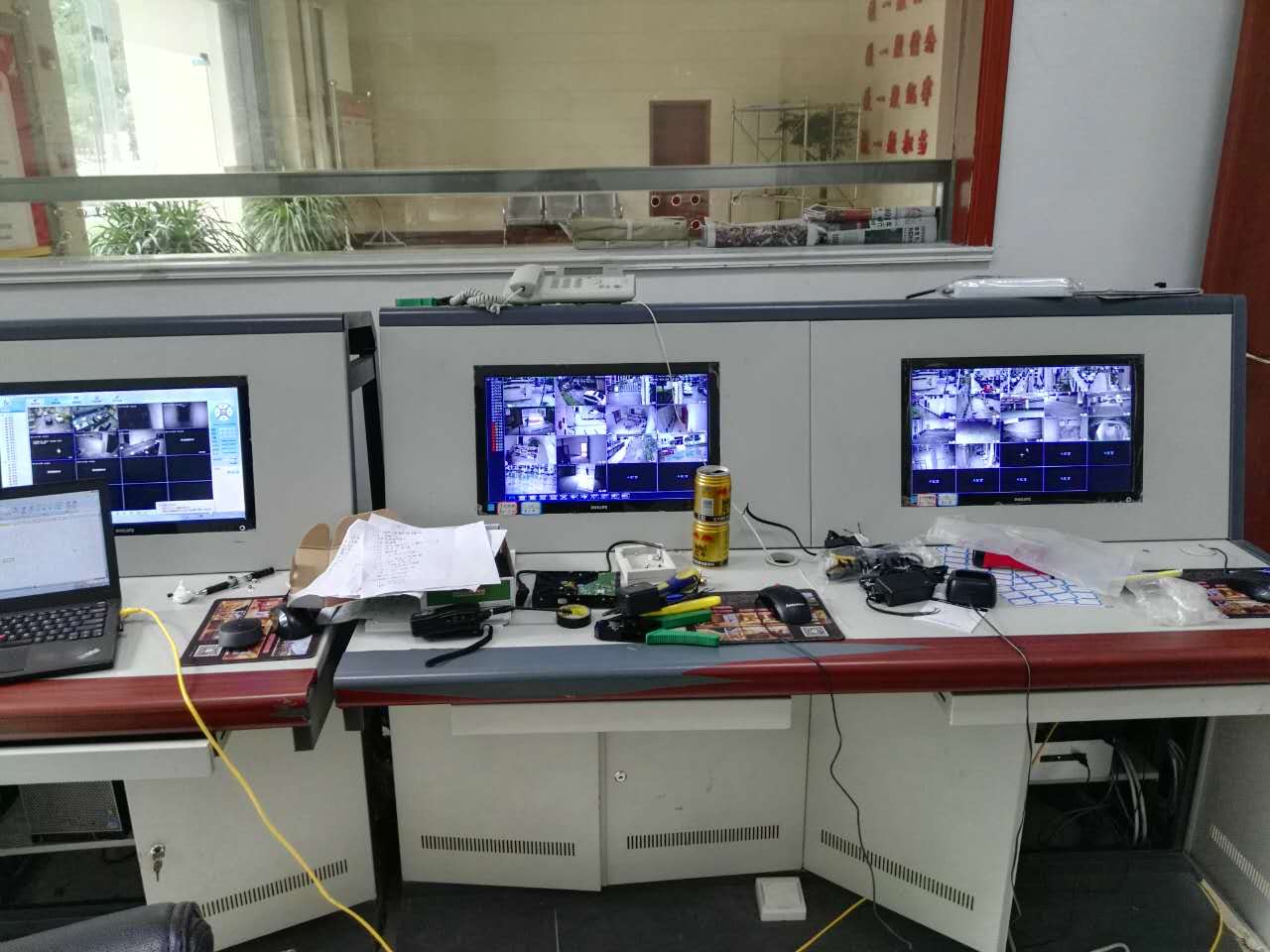

三、控制設備安裝：

1.控制臺、機柜(架)安裝位置應符合設計要求，安裝應平穩牢固、便于操縱維護。機柜架)背面、側面離墻凈間隔應符合維修要求。

2.所有控制、顯示、記實等終端設備的安裝應平穩，便于操縱。其中監督器(屏幕)應避免外來光直射，當不可避免時，應采取避光措施。在控制臺、機柜(架)內安裝的設備應有透風散熱措施，內部接插件與設備連接應牢靠。

3.控制室內所有線纜應根據設備安裝位置設置電纜槽和進線孔，排列、捆扎整潔，編號，并有永久性標志。

4.控制設備的工作環境安保系統的設備均要求安裝在清潔的空調室內，并要求安裝在19"的尺度機架上，設備之間應留有適當的空間，需使用強迫透風的風扇。

5.保證監控室內電源火線、零線、地線按照規范連接。在監控中央設備(監督器、硬盤錄像機、矩陣、視頻分配器)開啟的情況下，使用模擬萬用表交流電壓檔丈量以上設備外殼和連接攝像機的視頻電纜接頭對地電壓。該電壓越高越易造成攝像機視頻輸出部門損壞。當該電壓不為零的情況下，要避免帶電拔插視頻電纜。
